美制管接頭

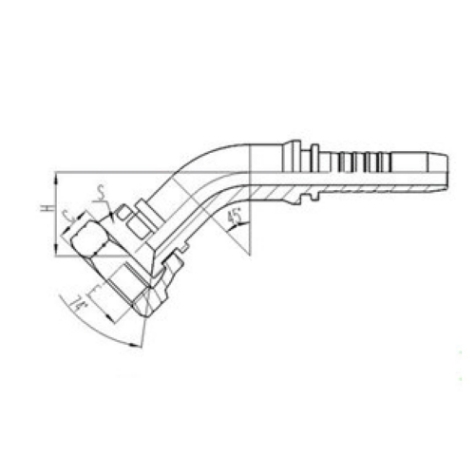

名稱：45°美制內螺紋74°內錐面密封
詳細信息
45°美制內螺紋74°內錐面密封的詳細介紹：
|
代 號
|
螺 紋 E
|
膠管HOSE BORE
|
尺 寸 DIMENSIONS
|
|||
|
PART NO.
|
THREAD E
|
公稱內徑 DN
|
標號 DASH
|
C
|
H
|
S
|
|
26741-04-04
|
7/16"X20
|
6
|
04
|
9
|
18.1
|
15
|
|
26741-05-05
|
1/2"X20
|
8
|
05
|
9.5
|
19.3
|
17
|
|
26741-06-05
|
9/16"X18
|
8
|
05
|
10.5
|
19.3
|
19
|
|
26741-06-06
|
9/16"X18
|
10
|
06
|
10.5
|
20
|
19
|
|
26741-08-06
|
3/4"X16
|
10
|
06
|
11
|
21.4
|
24
|
|
26741-08-08
|
3/4"X16
|
12
|
08
|
11
|
23.5
|
24
|
|
26741-10-10
|
7/8"X14
|
16
|
10
|
13
|
25.3
|
27
|
|
26741-10-12
|
7/8"X14
|
20
|
12
|
13
|
28.9
|
27
|
|
26741-12-10
|
1.1/16"X12
|
16
|
10
|
15
|
26.4
|
32
|
|
26741-12-12
|
1.1/16"X12
|
20
|
12
|
15
|
30
|
32
|
|
26741-14-12
|
1.3/16"X12
|
20
|
12
|
15
|
30
|
36
|
|
26741-16-16
|
1.5/16"X12
|
25
|
16
|
16
|
31.5
|
41
|
|
26741-20-16
|
1.5/8"X12
|
25
|
16
|
17
|
32.5
|
50
|
|
26741-20-20
|
1.5/8"X12
|
32
|
20
|
17
|
36.6
|
50
|
|
26741-24-20
|
1.7/8"X12
|
32
|
20
|
20
|
36.9
|
55
|
|
26741-24-24
|
1.7/8"X12
|
38
|
24
|
20
|
41.6
|
55
|
|
26741-32-32
|
2.1/2"X12
|
51
|
32
|
23.5
|
49.5
|
75
|
注： 1、表中代號用于編織軟管； 2、如需用于纏繞軟管代號改為 2674 2-xx-xx .
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 2674 2-xx-xx .
